4.3 FCU

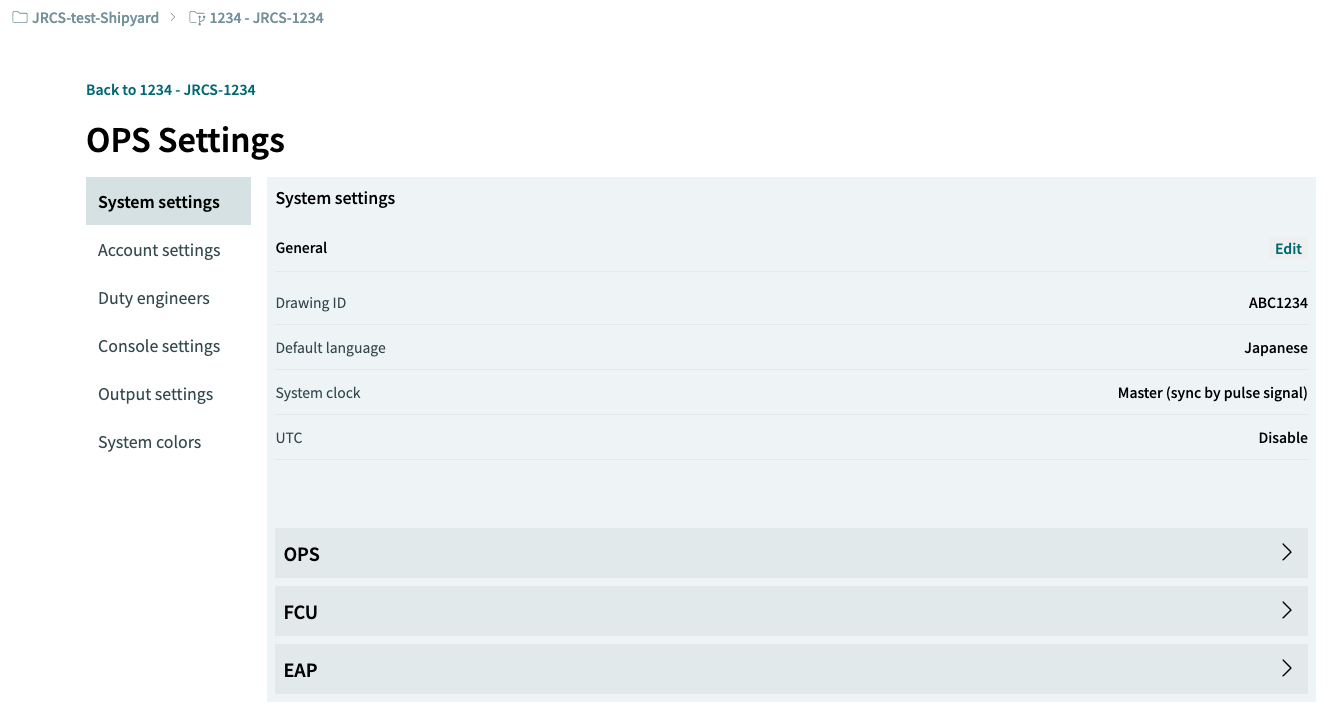

4.3.1 FCU 設定を開く

System settings の "FCU" の横にある [ > ] ボタンをクリックして、FCU 設定を開きます。

fcu

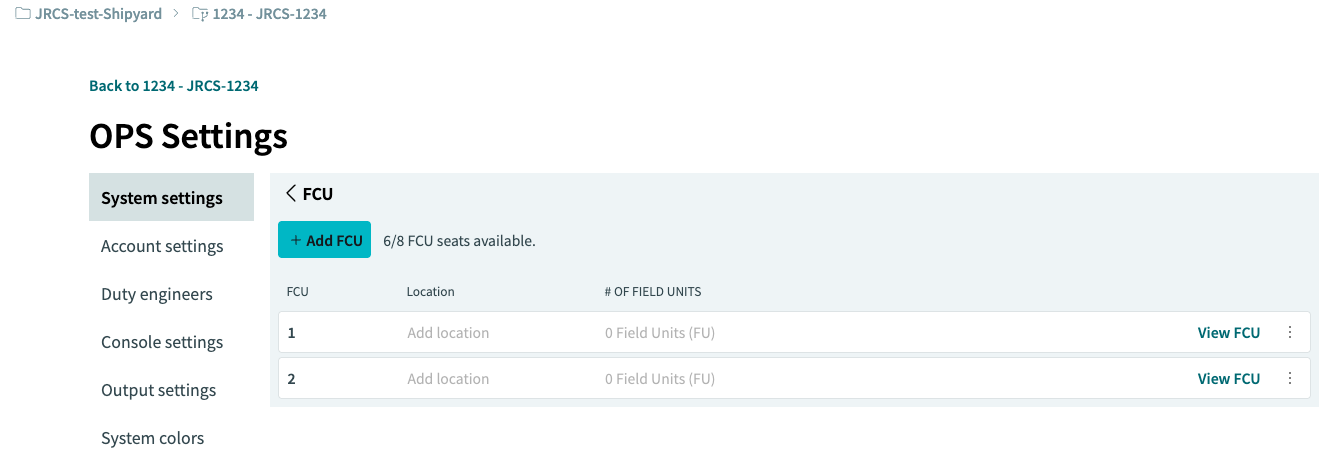

4.3.2 対象 FCU を選択

対象 FCU の三点リーダー […] ボタンから [ Edit / Duplicate / Delete ] などの操作を実行します。

target fcu

4.3.3 FCU の追加

add fcu

この操作で FCU を追加します。 FCU は 1 ～ 8 台登録できます。

4.3.4 FCU の編集

edit fcu

選択した FCU を編集します。 対象 FCU の三点リーダー […] ボタンから [Edit] を選択します。

4.3.5 FCU の複製

duplicate fcu

選択した FCU を複製します。 三点リーダー […] ボタンから [Duplicate] を選択します。

4.3.6 FCU の削除

delete fcu

選択した FCU を削除します。 三点リーダー […] ボタンから [Delete] を選択します。

[!warning] - FCU は少なくとも 1 台必要です。 - 三点リーダー […] ボタンから [Delete] または [Duplicate] を選択した場合、FCU 番号に基づく IP アドレスの自動割り当ては適用されません。

4.3.7 FCU の表示

view fcu

選択した FCU の情報を表示します。 対象 FCU の [View FCU] を選択します。

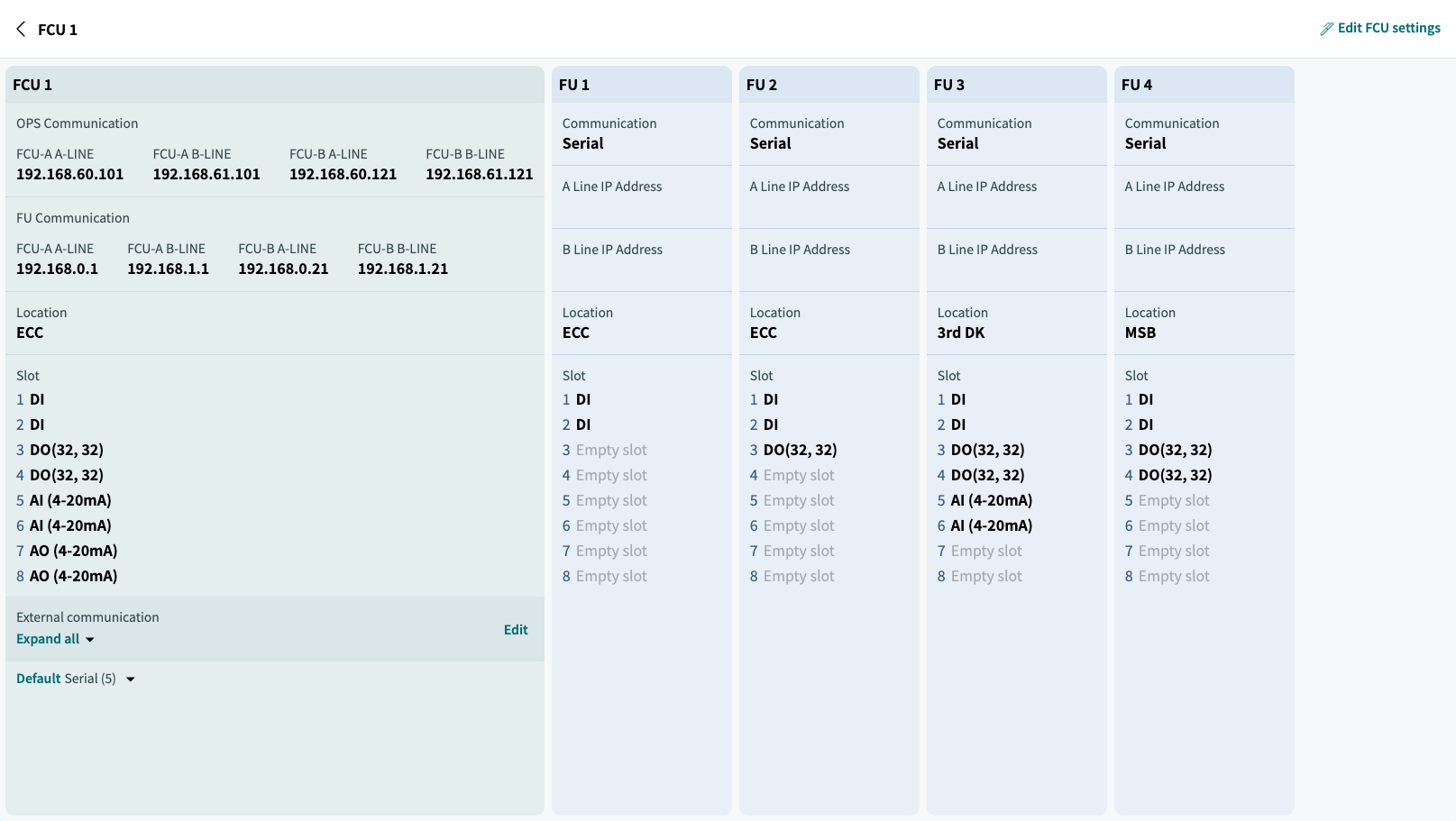

4.3.8 FCU 情報

選択した FCU の情報が表示されます。

fcu infomation

選択した FCU の情報画面の右上にある [Edit FCU settings] ボタンをクリックして、FCU 編集画面に移動することもできます。

edit fcu settings

4.3.9 FCU 外部機器通信

選択した FCU の情報画面にある [External communication] セクションの [Edit] をクリックすると、外部機器通信の設定画面に移動できます。 外部機器通信では、ポートを非表示にするか、編集してポート設定を構成できます。

ex comm port setting

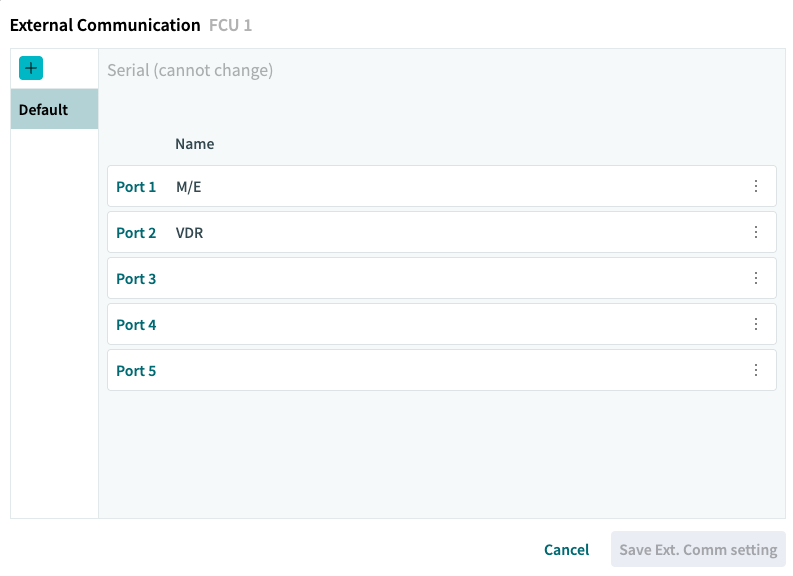

編集画面では、FCU ごとに最大 5 ポートの外部機器通信を設定できます。

fcu external communication

設定が完了したら、[Save Ext. Comm setting] ボタンをクリックして保存します。

save ext. comm setting

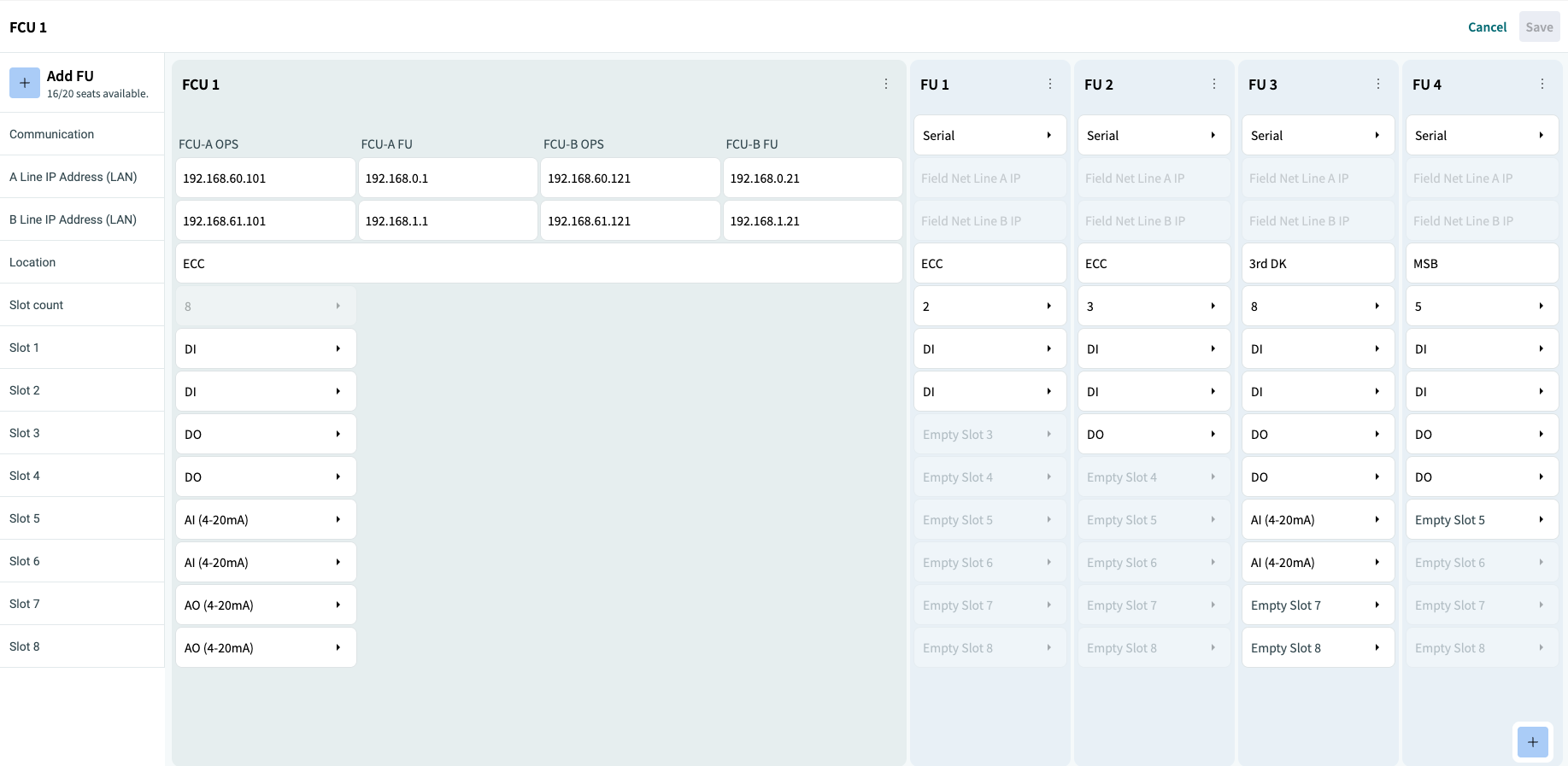

4.3.10 FCU 設定

FCU の詳細を設定します。 各 FCU について、次の項目を設定します。

fcu settings

  • a) A Line IP Address (LAN)（A 系統 IP アドレス） Line A の IP アドレスを設定します（通常、IP アドレスは変更しません）。

  • b) B Line IP Address (LAN)（B 系統 IP アドレス） Line B の IP アドレスを設定します（通常、IP アドレスは変更しません）。

  • c) Location（設置場所） FCU の設置場所を入力します。

  • d) Slot count（スロット数） FCU に取り付け可能な I/O ボードのスロット数が表示されます。

  • e) Slot 1 - Slot 8（スロット 1 ～ 8） 各スロットに取り付ける I/O ボードの種類を設定します。 スロットを使用しない場合は [Empty slot] を選択します。 通常、1 台の FCU に同じ種類の I/O ボードを最大 2 枚取り付けられます。

    • Empty slot

    • DI

    • DO

    • AI (4-20mA)

    • AI (Pt100 2-wire)

    • AI (Pt100 3-wire)

    • AI (Thermocouple K)

    • AI (1-5V)

    • AO (4-20mA)

4.3.11 FU の追加

FCU 編集画面の左上にある [Add FU] ボタン、または右下の [ + ] ボタンを使って FU を追加します。

add fu

4.3.12 FU の複製

fu duplicate

選択した FU を複製します。 三点リーダー […] ボタンのメニューから [Duplicate] を選択します。

4.3.13 FU 設定のクリア

fu clear fu settings

選択した FU の設定をクリアします。 三点リーダー […] ボタンのメニューから [Clear FU settings] を選択します。 次の項目がクリアされます。 - FU の通信方式 - 設置場所 - スロット数 - Slot 1 ～ Slot 8 に取り付けた I/O ボード

4.3.14 FU の削除

fu delete

選択した FU を削除します。 三点リーダー […] ボタンのメニューから [Delete] を選択します。

4.3.15 FU 設定

FU の詳細を設定します。 各 FU について、次の項目を設定します。 通常、1 台の FU に同じ種類の I/O ボードを最大 2 枚取り付けられます。

  • a) FU Communication Method（FU 通信方式） FCU と FU の接続に使用する通信方式 ([ Serial / LAN ]) を選択します。 通常は [Serial] を選択します。[ LAN ] を選択した場合は、System A と System B の IP アドレスを設定します（LAN 設定は将来の使用を想定しています）。

fu comm

  • b) Location（設置場所） FU の設置場所を入力します。

  • c) Slot count（スロット数） FU に取り付ける I/O ボードの数を設定します。 [ 2 / 3 / 5 / 8 ] から選択します。

  • d) Slot 1 - Slot 8（スロット 1 ～ 8） 各スロットに取り付ける I/O ボードの種類を設定します。 スロットを使用しない場合は [Empty slot] を選択します。

    • Empty slot

    • DI

    • DO

    • AI (4-20mA)

    • AI (Pt100 2-wire)

    • AI (Pt100 3-wire)

    • AI (Thermocouple K)

    • AI (1-5V)

    • AO (4-20mA)

  • e) 端子台の設定 I/O ボードの種類に応じて、接続する端子台を設定します。

    • 端子数

    • 端子台の向き

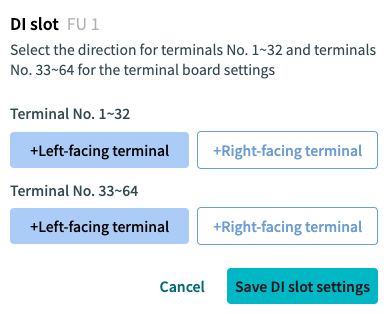

      1. DI スロット

        di slot

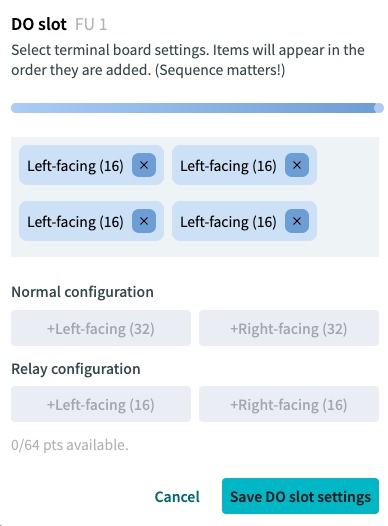

      2. DO スロット

        do slot

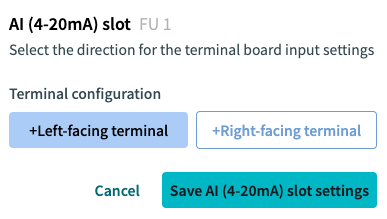

      3. AI (4-20mA)

        ai (4 20ma) slot

      4. AI (Pt100 2-wire)

        ai (pt100 2 wire) slot

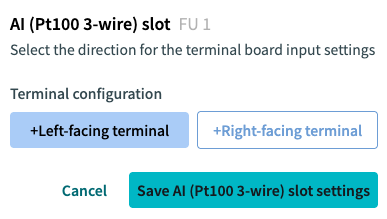

      5. AI (Pt100 3-wire)

        ai (pt100 3 wire) slot

      6. AI (熱電対 K)

        ai (thermal k) slot

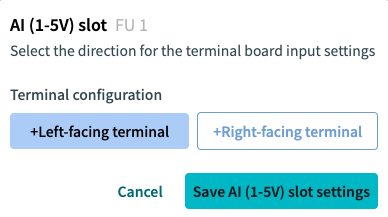

      7. AI (1-5V)

        ai (1 5v) slot

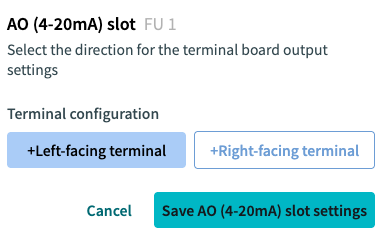

      8. AO (4-20mA)

        ao (4 20ma) slot

4.3.16 編集の完了

変更を保存するには、右上の [save] ボタンをクリックします。 変更がない場合、右上の [save] ボタンは無効になります。編集を取り消すには、[Cancel] ボタンをクリックします。

save fcu
