手順 - AO 設定

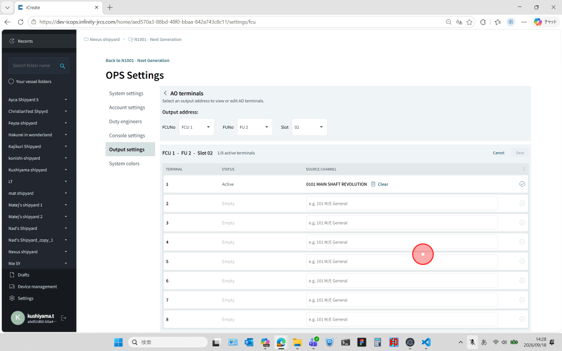

1. AO ボードスロットの選択

AO 設定を適用する I/O ボードを選択します。各ドロップダウンリストから FCU No.、FU No.、Slot No. を選択します。

FCU に取り付けられた I/O ボードを選択するには、FU No. のドロップダウンリストで "No Selection" を選択します。
display ao terminal list

2. ソースチャンネルの選択

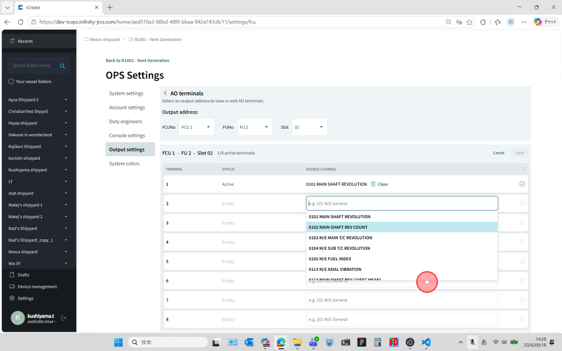

設定する端子の Source Channel 入力欄をクリックし、ドロップダウンリストからアナログチャンネルを選択します。チャンネル番号を入力して、ドロップダウンリストを絞り込むこともできます。

select source channel

3. 設定の保存

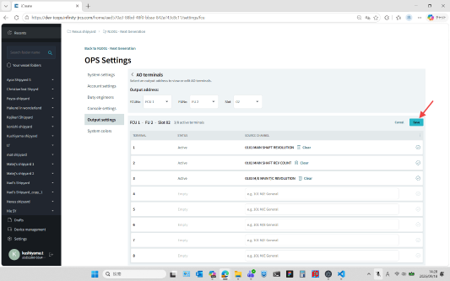

"Save" をクリックして設定を保存します。

click on save

設定の削除

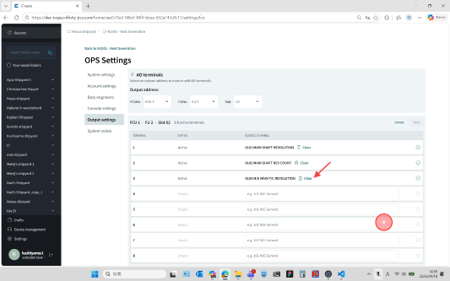

個別の設定を削除するには、該当する端子の行で "Clear" をクリックします。

click on clear

確認ダイアログが表示されます。"Confirm" をクリックして続行します。

confirm clear one

すべての設定の削除

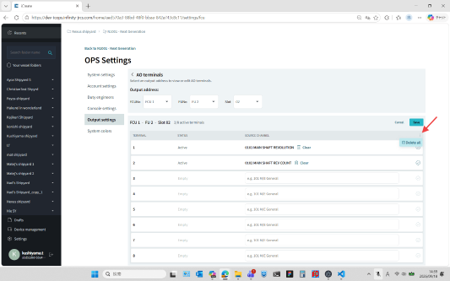

選択したスロットの設定をすべて一度に削除するには、"Delete All" をクリックします。

click on delete all

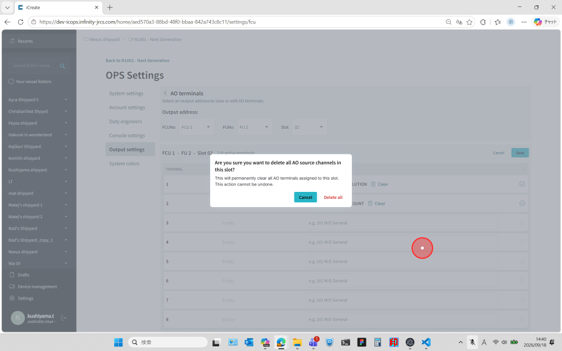

確認ダイアログが表示されます。"Confirm" をクリックして続行します。

confirm delete all
