ページの作成

Mimic 機能では、Mimic ページを作成および編集できます。 Mimic ページには、機器、配管、計測データがグラフィックで表示されます。 Mimic ページはページツリーに保存され、監視画面に表示されます。

各ページには、描画オブジェクト、ライブラリパーツ、データ表示オブジェクトが含まれます。 このセクションでは、Mimic ページの作成、表示、複製、削除について説明します。

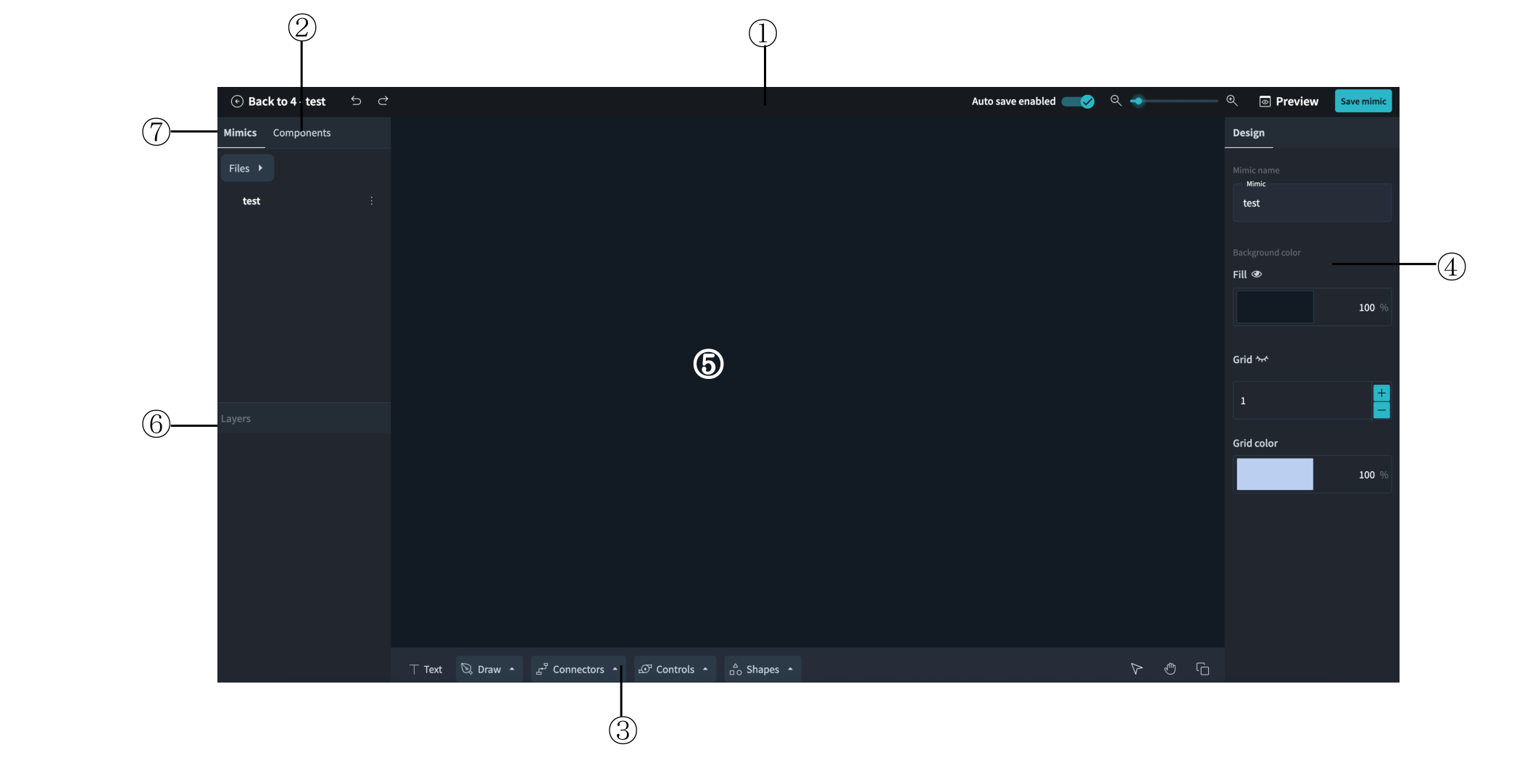

01 mimic editor
No 項目 説明 参照

①

トップバー

編集ボタン、自動保存設定、ズームを表示する領域

13-1

②

Mimics タブ

Mimic とフォルダーを表示する領域

13-2

③

Components タブ

Mimic に配置できるコンポーネントを表示する領域

13-3

④

レイヤー

Mimic に配置されたオブジェクトを表示する領域

13-4

⑤

キャンバス

編集中の Mimic を表示する領域

-

⑥

描画ツールバー

オブジェクトを描画するツールを表示する領域

13-4

⑦

デザインパネル

Mimic および選択したオブジェクトのプロパティを表示する領域

13-5

Mimic を作成または編集するには、EDIT 権限が必要です。

① トップバー

トップバーは Mimic エディターの上部に表示されます。

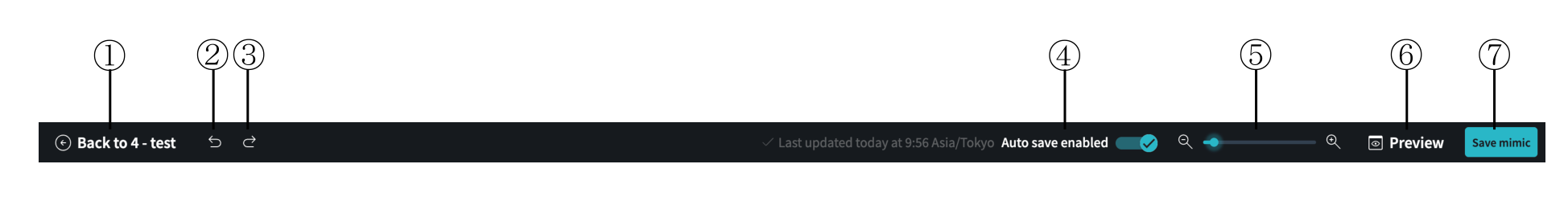

02 top bar
No 項目 説明

①

[Back to] ボタン

Mimic エディターを閉じて Mimic 一覧に戻るボタン

②

Undo アイコン

最後の操作を取り消すアイコン

③

Redo アイコン

取り消した操作をやり直すアイコン

④

Auto save enabled

Mimic の自動保存を有効または無効にするスイッチ

⑤

Zoom スライダー

キャンバスの表示倍率を変更するスライダー

⑥

[Preview] ボタン

表示モードで Mimic を表示するボタン

⑦

[Save mimic] ボタン

Mimic を保存するボタン

新しい Mimic の作成

新しい Mimic を作成します。

  1. Mimics タブをクリックします。

    Mimic フォルダーと Mimic の一覧が表示されます。

  2. [Files] ボタンをクリックします。

    ファイルメニューが表示されます。

  3. [Create new] を選択し、[Mimic] を選択します。

    New mimic ウィンドウが表示されます。

  4. Mimic name に Mimic の名前を入力します。

  5. 必要に応じて Background color、Grid、Grid color を設定します。

    Mimic が作成され、キャンバスに表示されます。

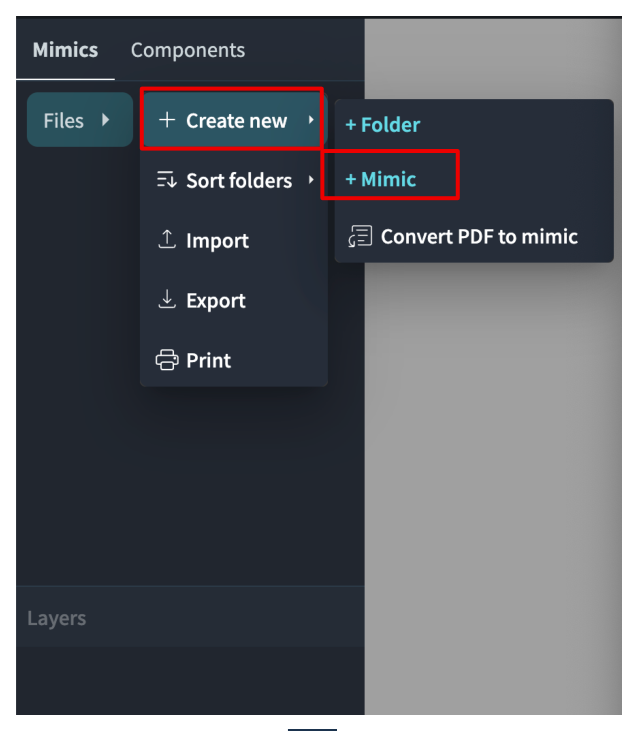

03 create new mimic menu

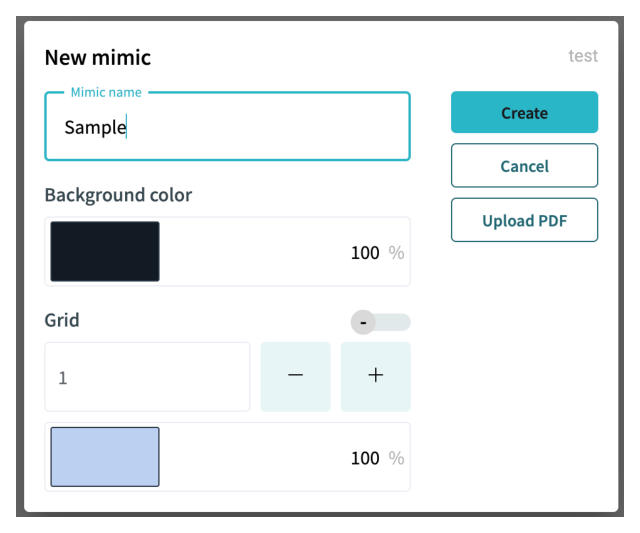

04 new mimic window

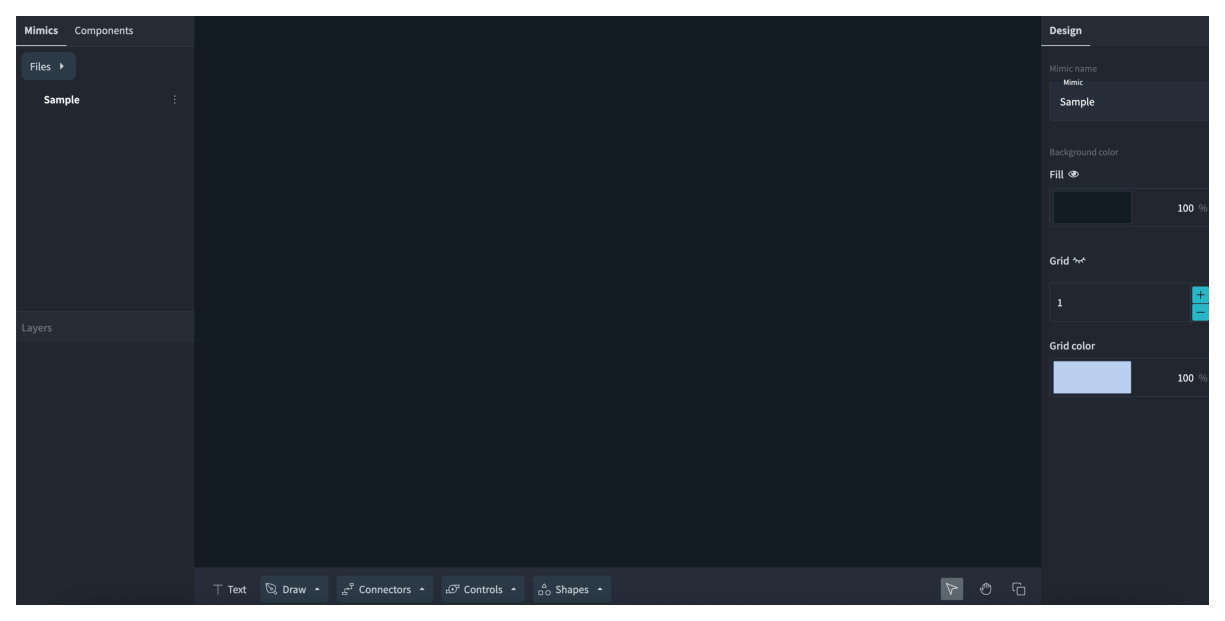

05 mimic created

同じフォルダー内で Mimic 名が重複しないようにしてください。

Mimic を開く

  1. Mimics タブをクリックします。

  2. 一覧から Mimic を選択します。

    Mimic がキャンバスに表示されます。

Mimic プロパティの設定

Mimic プロパティでは、Mimic の名前、背景、グリッドを設定します。

  1. キャンバスの空白部分をクリックします。

    デザインパネルに Mimic プロパティが表示されます。

  2. 必要な項目を変更します。

    設定が反映されます。

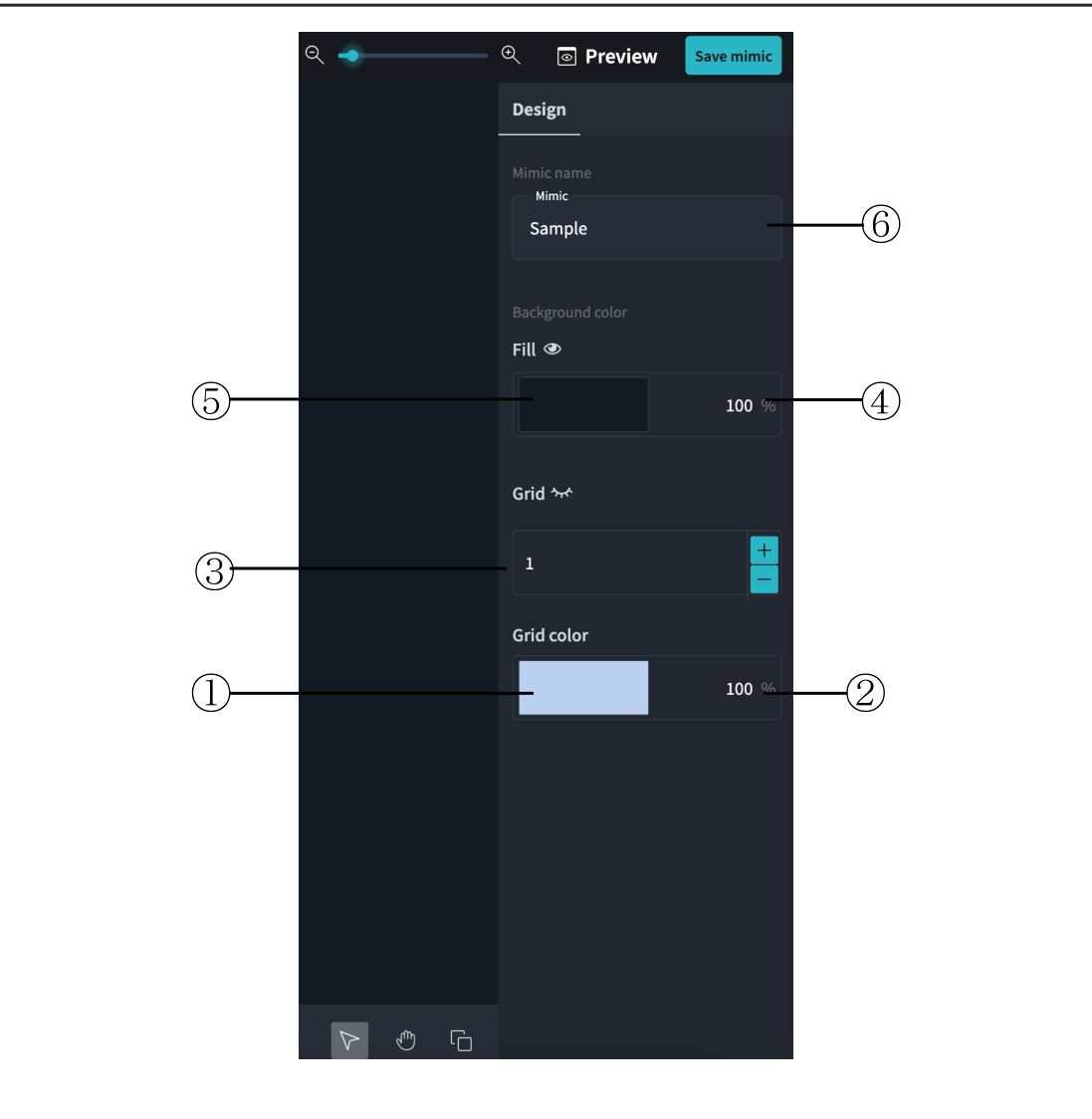

06 design panel
No 項目 説明

①

Mimic name

Mimic の名前

②

Background color - Fill

Mimic の背景色

③

Background color - %

背景色の不透明度（0 ～ 100 %）

④

Grid

キャンバスに表示するグリッドの間隔

⑤

Grid color

グリッドの色

⑥

Grid color - %

グリッド色の不透明度（0 ～ 100 %）

Fill の横にある目のアイコンをクリックすると、背景色の表示と非表示を切り替えられます。+ Grid の横にある波形アイコンをクリックすると、グリッドの表示と非表示を切り替えられます。

Mimic の保存

  1. [Save mimic] ボタンをクリックします。

    Mimic が保存されます。

Mimic の自動保存

Auto save enabled をオンにすると、Mimic は自動的に保存されます。 オフの場合、Mimic は [Save mimic] ボタンをクリックしたときのみ保存されます。

プレビューの表示

プレビューでは、監視画面と同じ形式で Mimic が表示されます。

  1. [Preview] ボタンをクリックします。

    Mimic のプレビューが表示されます。

  2. もう一度 [Preview] ボタンをクリックします。

    エディターが編集モードに戻ります。

表示倍率の変更

  1. トップバーの Zoom スライダーをドラッグします。

    キャンバスの表示倍率が変更されます。

スライダー左側のマイナスアイコンをクリックすると表示倍率が下がります。 右側のプラスアイコンをクリックすると表示倍率が上がります。

操作の取り消し

最後の操作を取り消すには、トップバーの Undo アイコンをクリックします。 取り消した操作をやり直すには、トップバーの Redo アイコンをクリックします。

Mimic 一覧に戻る

  1. トップバーの [Back to] ボタンをクリックします。

    Mimic エディターが閉じます。

Auto save enabled がオフの場合、保存されていない変更は破棄されます。+ Mimic エディターを閉じる前に Mimic を保存してください。
