主機排ガス設定

概要

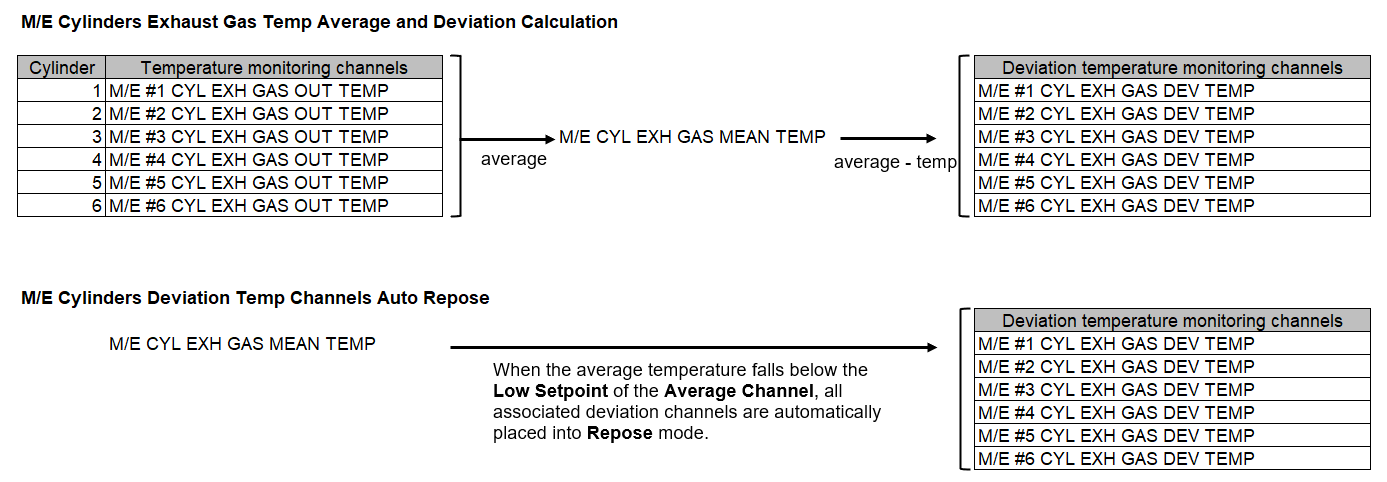

このページでは、主機シリンダーの排ガス温度を監視するチャンネル、排ガス温度の平均値を監視するチャンネル、および実温度と平均温度の偏差を監視するチャンネルを関連付けます。これらの関連付けにより、排ガス温度監視に使用するチャンネルを紐付けます。

exhaust gas set logic

前提条件

作業を始める前に、次の条件を満たしていることを確認してください。

  • 主機シリンダーの排ガス温度を監視するチャンネルが設定済みであること。

  • 排ガス温度の平均値を監視するチャンネルが設定済みであること。

  • 実温度と平均温度の偏差を監視するチャンネルが設定済みであること。

手順

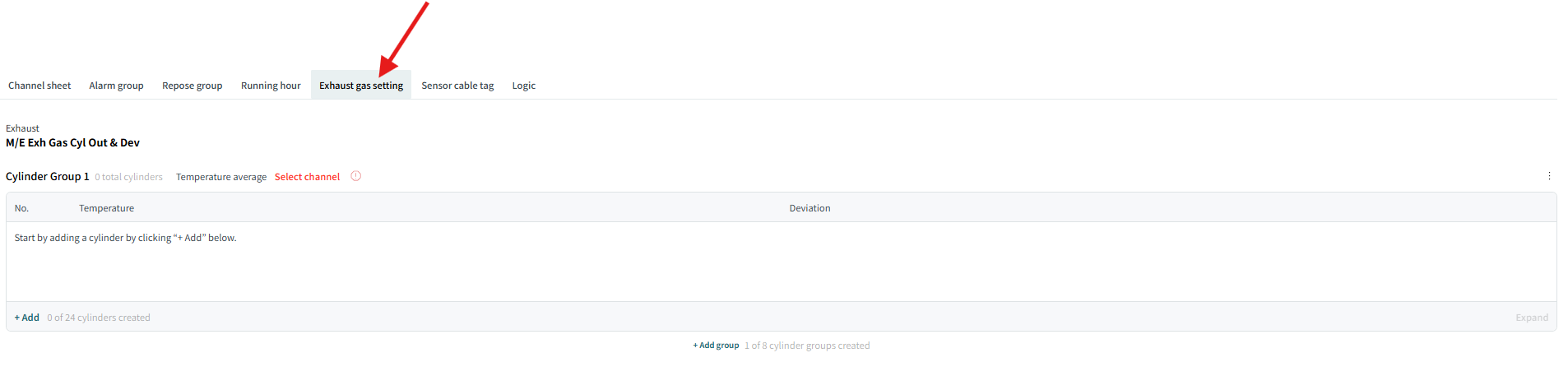

  1. チャンネルページで Exhaust gas タブをクリックします。

    click on exhaust gas tab

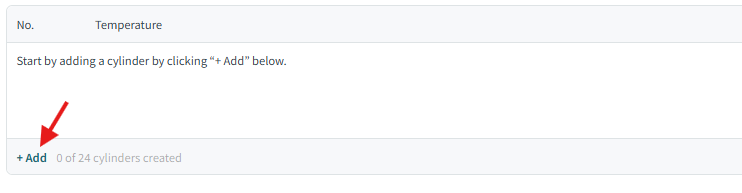

  2. Add をクリックして設定を開始します。

    click on add to empty

  3. Add 1 cylinder または Add multiple cylinders を選択します。

    select adding option

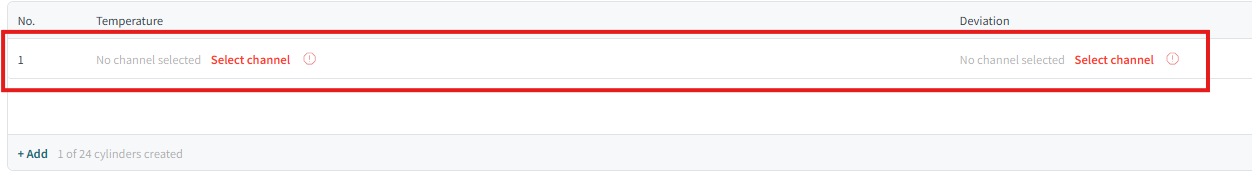

    1. (Add 1 cylinder を選択した場合) 温度チャンネルと、それに対応する温度偏差監視チャンネルからなるシリンダーセットが追加されます。

      added a cylinder

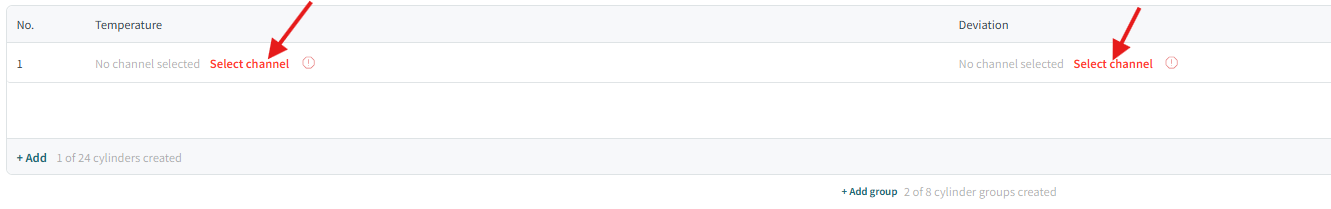

      Select channel をクリックして、温度チャンネルと温度偏差チャンネルを選択します。

      select temp and dev channel

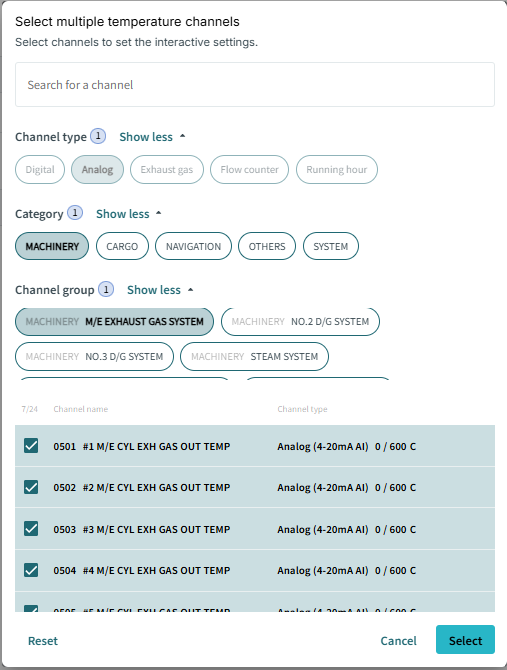

    2. (Add multiple cylinders を選択した場合) 一覧から温度チャンネルを選択し、Select をクリックします。

      select multiple temp channels

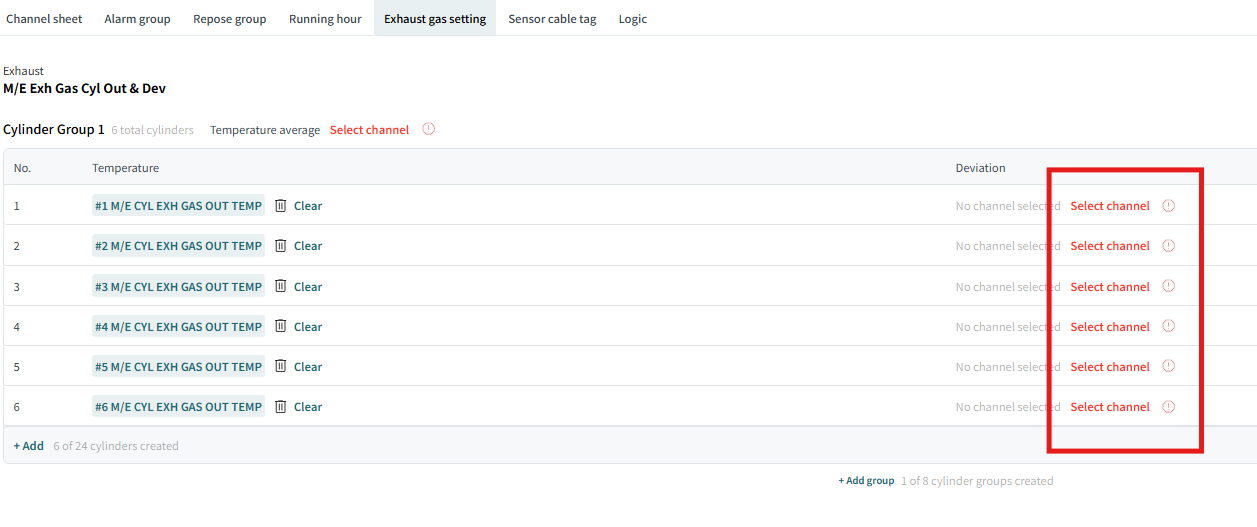

      Select channel をクリックして、各シリンダーの温度偏差チャンネルを選択します。

      select dev temp channels

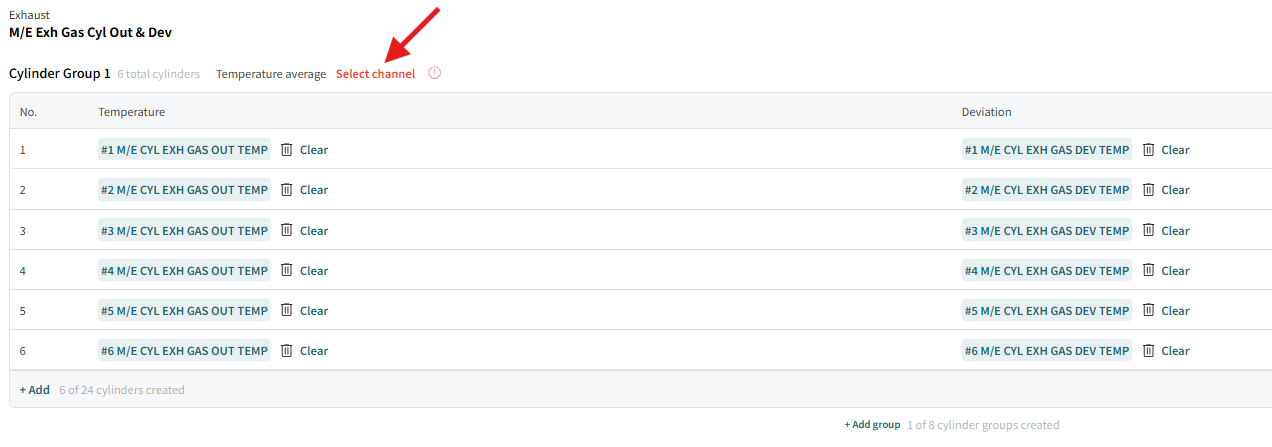

  4. Temperature Average の横にある Select Channel をクリックして、平均温度チャンネルを選択します。

    click on select average channel

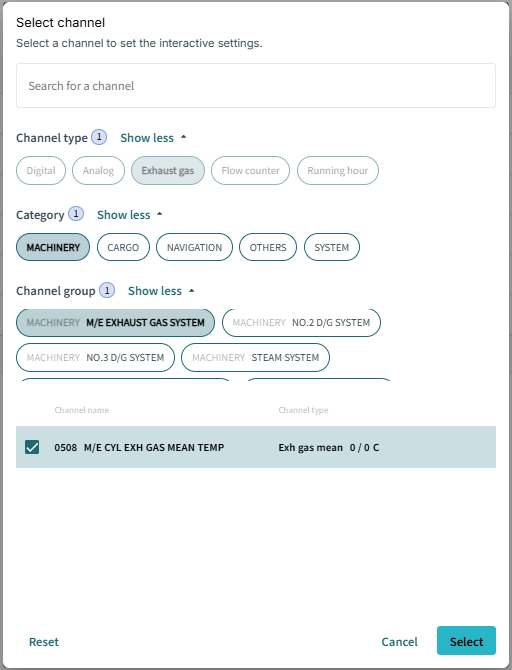

  5. シリンダーに使用する平均温度チャンネルを選択し、Select をクリックします。

    select average channel

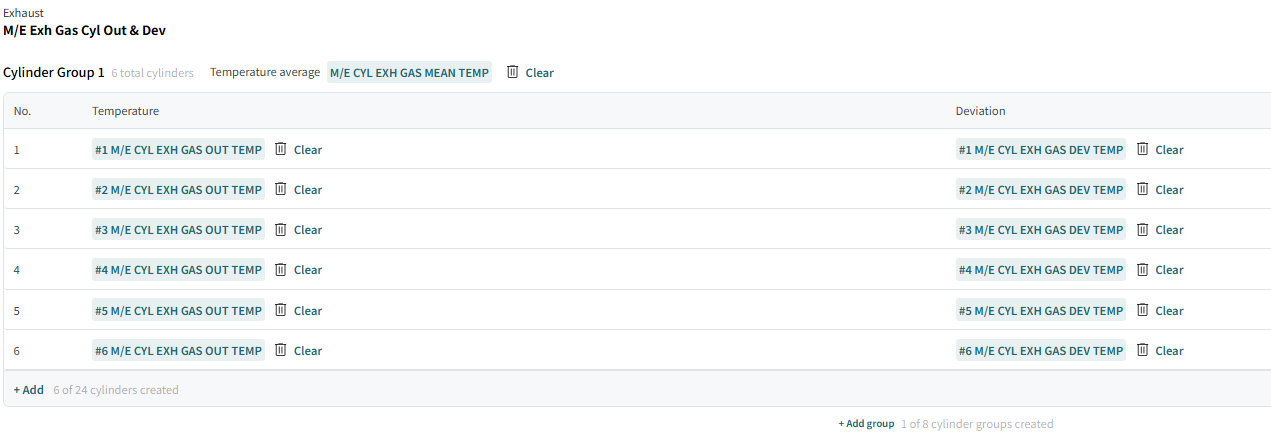

    シリンダーセットの設定が完了します。

    completed one setting

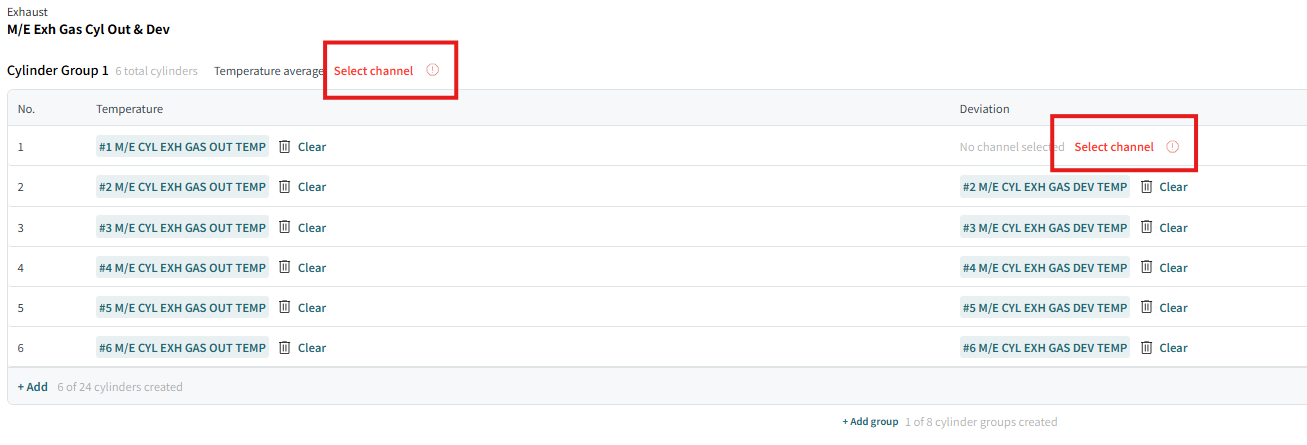

    未設定の項目は、次のように赤色とアイコンで示されます。これらの項目を設定してください。

    missing settings

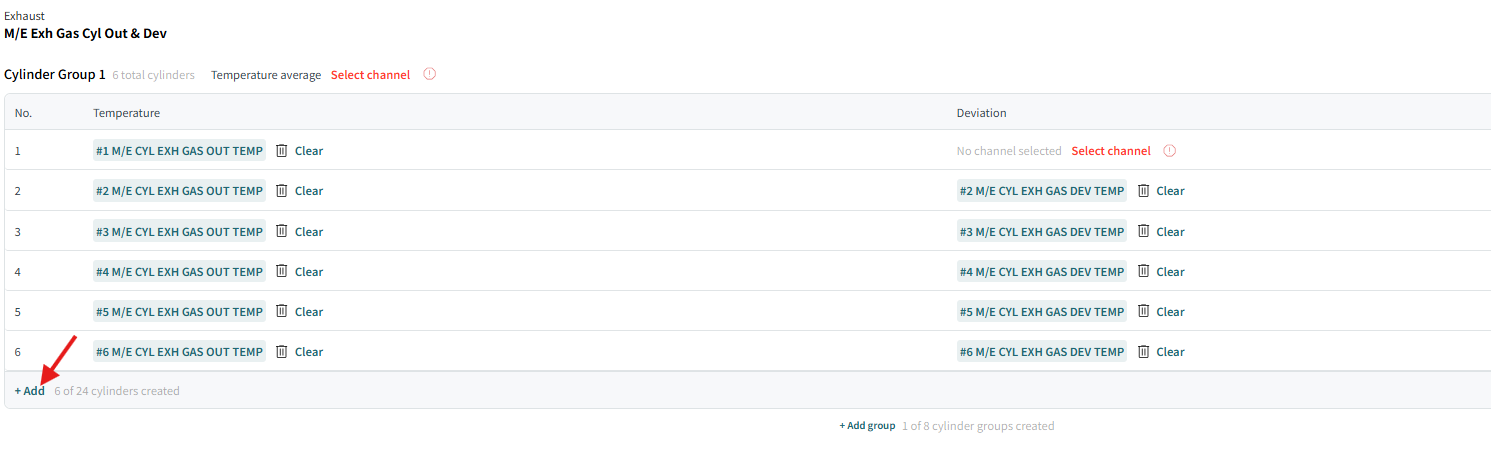

  6. シリンダーを追加するには、+ Add をクリックします。

    click on add cylinder

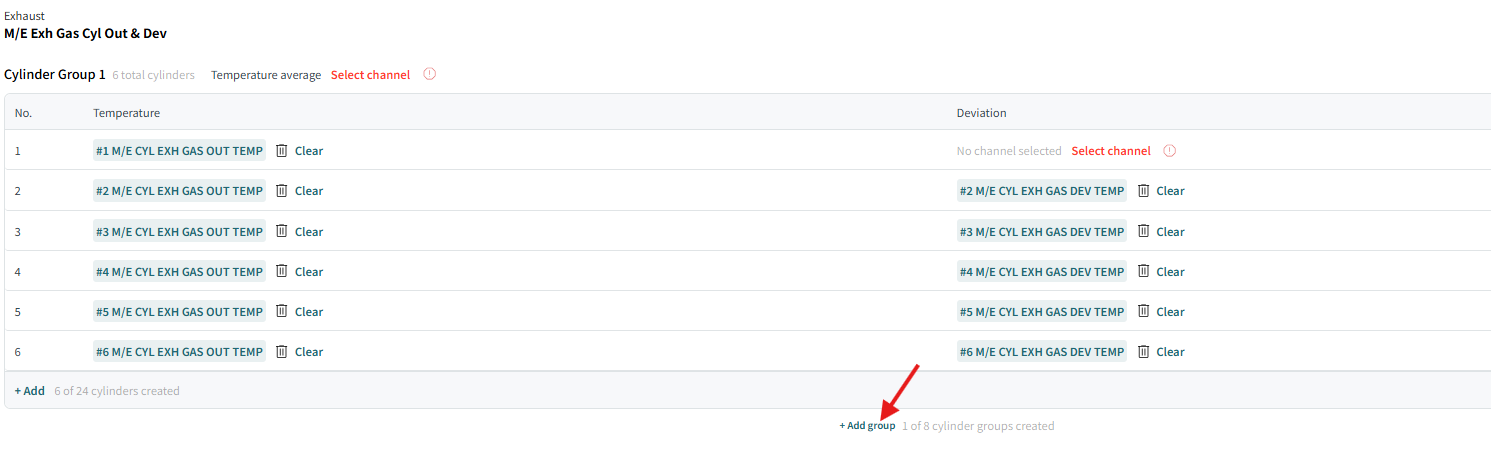

  7. シリンダーグループを追加するには、一覧の下にある +Add group をクリックし、必要に応じて前述の手順を繰り返します。

    click on add group
