システム概要
infoceanus connectは船舶と陸上の双方向通信を可能にする船陸間通信とクラウドベースのプラットフォームにより安定かつ安全なコネクティッドベッセル（船のつながり）を実現します。
船隊および船内機器のパフォーマンス情報を可視化し、分析するためのソリューションを提供します。船の生涯にわたる継続的な機器の状態監視と分析により、運行コストの最適化と予防保全に貢献します。さらに船内機器の稼働情報と気象海象情報を統合することで、省エネ運転や環境負荷の低減が可能になります。
機器仕様
各機器の仕様及び詳細につきましては、「２．構成品外形図 構成品一覧」を参照下さい。
-
エッジサーバー：BOX型 （１台）
機関監視制御室(ECR)に設置。
OS：Ubuntu Server
航海情報および機関情報を収集し、クラウドのプラットフォームにデータを送信します。
-
SW HUB（５ポート） （１台）
電気機器室に設置。
５ポート（ギガビットポート×５）
主に機関データの受信用ネットワークに利用します。
-
SW HUB（５ポート） （１台）
機関監視制御室(ECR)に設置。
５ポート（ギガビットポート×５）
主に航海データの受信用および船外通信ネットワーク用として利用します。
-

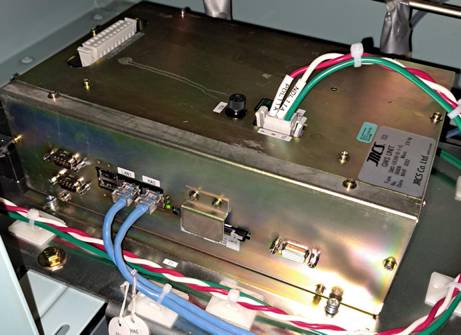

GWS（１台）
機関監視制御室 ECC内に設置。
アラームモニタリングシステムから機関データを収集するためのゲートウェイユニット。
機能
前項の構成品を用いてinfoceanus connectを構築します。
アプリケーションはブラウザアプリケーションを用いてクラウド上のプラットフォームへアクセスし、以下の情報を表示します。
-
フリートオーバービュー表示
所属する各船舶の現在の位置をリアルタイムにマップ上に表示します。
-
ダッシュボード表示
マップ上に表示された船舶のアイコンを選択することにより、その船舶の代表的な情報やデータを表示します。
-
航海情報表示
航海計器（VDR等）のデータを取得し、以下の情報を表示します。
-
GNSS ：船位、船速、対地船速
-
GYROコンパス ：船首方位
-
風向風速計 ：真風向、相対風向、真風速、相対風速
-
AIS ：自船情報（目的地、到着予想時間など）
また、以前停泊していた位置から現在までの航跡をマップ上に表示します。
-
機関情報表示
自船のアラームモニタリングシステムより機関データを取得し、以下の情報を表示します。
-
主機負荷
-
主機回転数
-
燃料消費量（主機および補機）
-
発電機電力量
-
シリンダー排ガス温度および偏差
-
各種機器温度
-
冷却清水温度
-
各種機器圧力
-
アニメーション表示
取得したデータから以下の情報を表示します。
-
船首方位および風向（真・相対）によるコンパス表示
-
ロードダイアグラム、パワーカーブ、発電機電力量
-
パワーカーブ
-
トレンドグラフ表示
取得した機関データから以下の情報を表示します。
-
主機負荷
-
シリンダー偏差、排ガス温度
-
冷却清水温度
-
シリンダー温度、排ガス温度
-
温度（各種温度）
-
圧力（各種圧力）
-
発電機電力
また、カスタム機能として機関データの計測点から表示させたい計測点のトレンドグラフを作成することもできます。
-
トレンドグラフ比較
主機および発電機のトレンドグラフを指定期間（年月日時分指定）で指定し、その間のトレンドグラフを比較表示できます。また、自船だけでなく他船のトレンドグラフと比較することもできます。
-
警報表示
本船のアラームモニタリングシステムの警報内容、警報履歴、およびオペレーションログを表示します。
-
計測点一覧表示
本船のアラームモニタリングシステムの計測点データをリアルタイムに表示します。

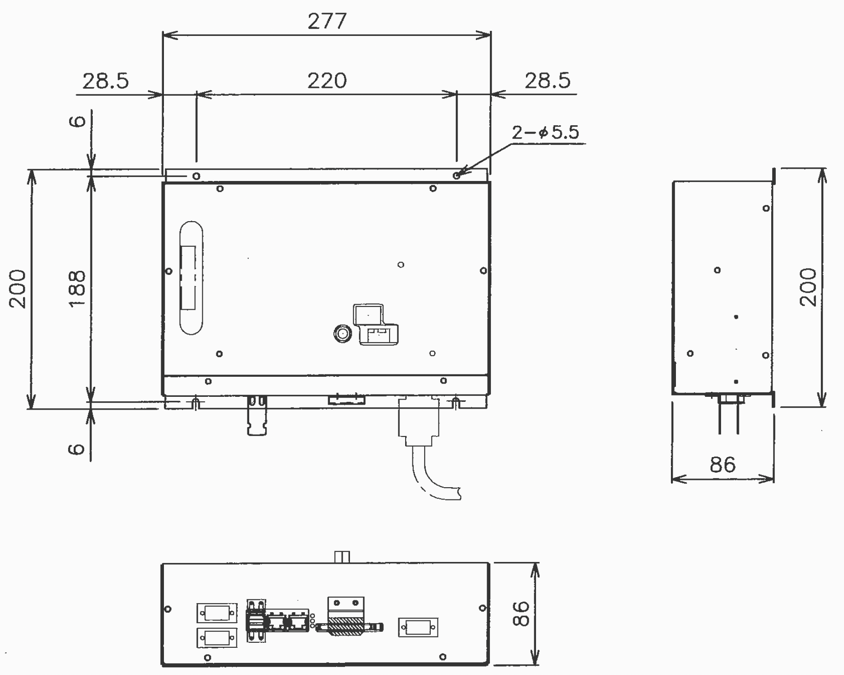

構成品外形図
構成品一覧
| 項 | 構成品 | 仕様 | 数 | 備考 | |
|---|---|---|---|---|---|
1 |
エッジサーバー |
電源： OS： CPU： RAM： HDD： LAN： 重量： |
DC9V-48V Ubuntu Intel Core i7-8700(3.2GHz) 32GB SSD 1TB 1GbE x 2 6.9 kg |
1 |
ACアダプター付属 |
2 |
SW HUB |
インターフェース： 最大消費電力： 電源： 重量： |
10/100/1000Mbps x 5 2.66W(220V/50Hz) 100-240VAC、50/60Hz 290 g |
2 |
ACアダプター付属 |
3 |
GWS |
1 |
系統図
次項より記載している系統図において、実線で記載したケーブル類はJRCSの所掌としておりますが、機器配置の都合や壁内を経由する配線（点線記載）については造船所殿所掌とさせていただきます。
【表記説明】
| 記号表記 | 内容 |
|---|---|
JRCS所掌機器 |
|
JRCS所掌外機器 |
|
JRCS所掌ケーブル |
|
JRCS所掌外ケーブル |
|
壁面コンセント |
|
機器付属コンセント、ACアダプタ |
|
JRCS所掌LANケーブル |
|
JRCS所掌外LANケーブル |
接続系統図
LAN cable
LAN cable
LAN cable
LAN Cat5e
AC220V
Outlet
AC220V
Outlet
LAN4
SATELITE
COMMUNICATION
VSAT
RACK
VDR
SW HUB
LAN4
AC100/220V
SW HUB
ADAPTER
AC100/220V
RECEPTACLE
LAN Cat5e
LAN3
LAN3
EDGE SERVER
LAN1
LAN1
P N FG
LAN Cat5e
HA6
GWS
4 FG 3
NOISE FILTER
Alarm Monitoring System
HA6
HUB-A
-
破線は造船所殿所掌のケーブル。
-
実線はJRCS所掌の機器、及びケーブル。
